方案优势

▶解决负一层和负二层排水需求，实现别墅地下室功能多样化，几台机器独立运行，安全可靠，维修便捷；

▶污水与废水精准分离，高效环保，内置止回阀有效防止回流、串流；

▶污水废水不混流，杜绝蚊虫滋生，保持环境清新；

▶可添加地漏，方便清洗，有效预防龙头、角阀漏水导致积水淹水等隐患；

▶施工方案简单便捷，无需大面积挖坑、垫高、开槽等，大大节省工期和施工成本。

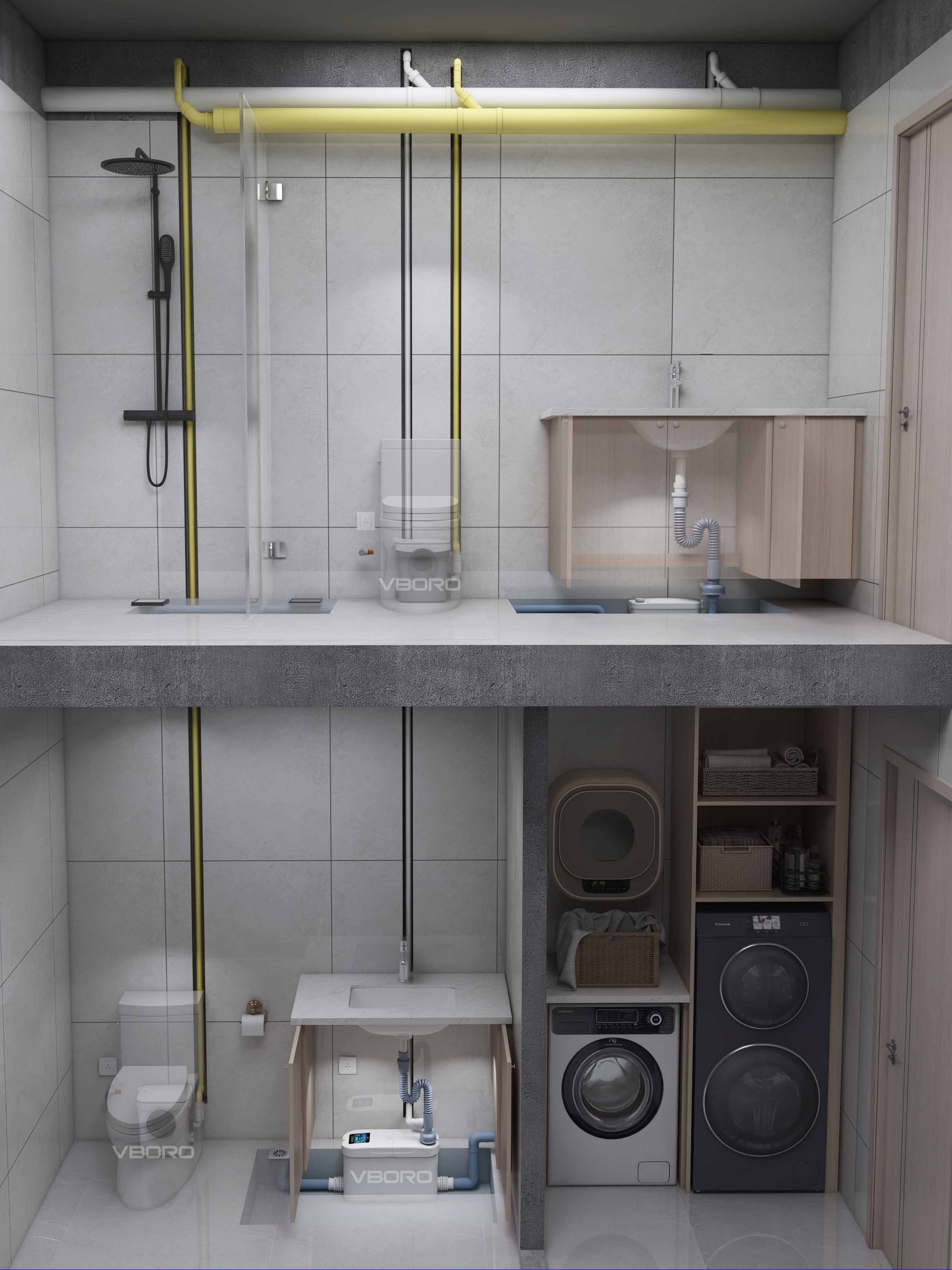

施工技术要求

1.负二层坐便器连接污水提升器，污水通过 32mmPVC-U给水管从污水提升器向上提升排出；

2.污水通过 32mm-50mmPVC-U 给水管转接头，进入 50mmPVC-U给水管管道，最终排入排污总管；

3.负二层台盆、洗衣机和地漏的废水通过 40mmPVC-U 给水管进入废水提升器；

4.废水通过 32mmPVC-U给水管向上提升排出，再通过32mm-50mmPVC-U给水管转接头，进入 50mmPVC-U给水管管道，最终排入废水总管；

5.负一层坐便器连接污水提升器，污水通过 32mmPVC-U 给水管从污水提升器向上提升排出；

6.污水通过 32mm-50mmPVC-U 给水管转接头，进入50mmPVC-U 给水管管道，最终排入排污总管；

7.负一层台盆、淋浴房和地漏的废水通过 40mmPVC-U 给水管进入废水提升器；

8.废水通过 32mmPVC-U给水管向上提升排出，再通过 32mm-50mmPVC-U 给水管转接头，进入50mmPVC-U给水管管道，最终排入废水总管。

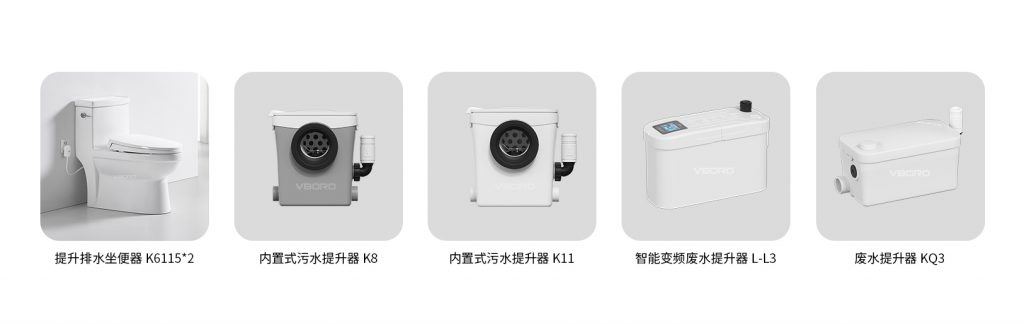

推荐方案/产品组合
